首页 > 切削加工自动化 > 攻丝: ATP1系列

攻丝 系列:ATP1

主要特征:

精密可靠动力
强壮耐用传动机构
快换丝锥夹持装置
带离合丝锥夹头
无级调速
快速安全正反转
简洁、紧凑、轻便
容易组装成专机
高性价比

压缩空气驱动(3-6公斤气压),小体积输出大扭力;可以配置成无油润滑。
强壮耐用减速机:高品质金属制造并经过热处理,受力更均匀的结构,精密轴承,确保高可靠性、长久耐用性。
多种丝锥夹持方式可选:快换式带离合或快换式不带离合丝锥筒夹(M1-M39);通用夹头(M2-M12);简易型快换夹头(M2-M16)。
正反转(攻丝、退出)控制非常容易,并且快速、安全,外置气阀控制启动、停止、正反转,可以无级调速,见下图说明
配合各种辅助机构使用,可以轻易组装成自动攻丝专机:辅助摇臂进给机构、反作用力臂、安装支架、机械手、定位机构、辅助手把等;或者用于组合机床、通用机床作为攻丝动力部件。
相对优点:跟电动轴比较,这种气动轴不会烧机,发热很小,旋转惯性小正反转换向快,体积小重量小,调速容易,简洁的圆柱外形,很容易组装成攻丝专机。
震动、噪音等参数完全符合CE(欧盟)、ISO标准。
90%以上的零部件由欧博意大利工厂生产,欧博能够严格控制品质和成本,具有很高的性能价格比。

应用:

组装成攻丝专机,用于:汽车零部件加工,一般机械零部件生产,设备床身加工,模具加工,设备维修,造船、航空零件加工等。





攻丝 ATP11



WATT:
Model
型号
Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
Weight
重量
-- --rpm
转/分钟
 mmmm-- min.mm
最小
Nl/min
升/分钟
Kg
 050300014600M1-M2ST13/ST19快换式261/8"Gas53000.6
 050300021400M1-M3ST13/ST19快换式261/8"Gas53000.7
 050300031000M1-M4ST13/ST19快换式261/8"Gas53000.7
 05030004550M2-M5ST13/ST19快换式261/8"Gas53000.7

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 可以选购:带轴向弹性伸缩功能的产品.
- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16夹套和弹性筒夹(选购)使用.ST13夹头轴的产品除外.


攻丝 ATP12



WATT:

Model
型号
Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
Weight
重量
-- --rpm
转/分钟
 mmmm-- min.mm
最小
Nl/min
升/分钟
Kg
 050300055500M1-M2ST13/ST19快换式341/4"Gas63500.8
 050300063000M1-M3ST13/ST19快换式341/4"Gas63500.8
 050300071100M2-M4ST13/ST19快换式341/4"Gas63500.8
 05030008650M2-M5ST13/ST19快换式341/4"Gas63500.8
 05030009400M2-M6ST13/ST19快换式341/4"Gas63500.8
 05030010260M2-M8ST13/ST19快换式40/421/4"Gas63501.4
 05030011150M2-M12ST19快换式40/421/4"Gas63501.4
 0503001280M3-M16ST19/ST31快换式40/421/4"Gas63501.4

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 可以选购:带轴向弹性伸缩功能的产品.
- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16或ER25夹套和弹性筒夹(选购)使用.ST13夹头轴的产品除外.


攻丝 ATP13



WATT:
Model
型号
Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
Weight
重量
-- --rpm
转/分钟
 mmmm-- min.mm
最小
Nl/min
升/分钟
Kg
 050300134500M1-M3ST13/ST19快换式401/4"Gas85001.0
 050300142500M1-M4ST13/ST19快换式401/4"Gas85001.0
 050300151000M2-M6ST13/ST19快换式401/4"Gas85001.1
 05030016570M2-M8ST13/ST19快换式401/4"Gas85001.1
 05030017410M2-M12ST19快换式401/4"Gas85001.1
 05030018310M2-M12ST19快换式401/4"Gas85001.1
 05030019210M3-M16ST19/ST31快换式481/4"Gas85001.4
 05030020110M3-M20ST31快换式481/4"Gas85001.4
 0503002170M3-M24ST31快换式481/4"Gas85001.4

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 可以选购:带轴向弹性伸缩功能的产品.
- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16或ER25夹套和弹性筒夹(选购)使用.ST13夹头轴的产品除外.


攻丝 ATP14



WATT:
Model
型号
Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
Weight
重量
-- --rpm
转/分钟
 mmmm-- min.mm
最小
Nl/min
升/分钟
Kg
 0503002215500M1-M2ST13/ST19快换式401/4"Gas106801.1
 050300233500M1-M4ST13/ST19快换式401/4"Gas106801.1
 050300241900M2-M5ST13/ST19快换式401/4"Gas106801.1
 05030025750M2-M8ST13/ST19快换式401/4"Gas106801.2
 05030026430M2-M12ST19快换式401/4"Gas106801.2
 05030027310M3-M14ST19/ST31快换式401/4"Gas106801.2

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 可以选购:带轴向弹性伸缩功能的产品.
- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16或ER25夹套和弹性筒夹(选购)使用.ST13夹头轴的产品除外.


攻丝 ATP15



WATT:
Model
型号
Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
Weight
重量
-- --rpm
转/分钟
 mmmm-- min.mm
最小
Nl/min
升/分钟
Kg
 050300284000M1-M4ST13/ST19快换式481/4"Gas107801.5
 050300293200M1-M5ST13/ST19快换式481/4"Gas107801.5
 050300302300M2-M6ST13/ST19快换式481/4"Gas107801.5
 05030031800M2-M10ST13/ST19快换式481/4"Gas107801.7
 05030032630M2-M12ST19快换式481/4"Gas107801.7
 05030033480M2-M12ST19快换式481/4"Gas107801.7
 05030034380M3-M14ST19/ST31快换式481/4"Gas107801.7
 05030035220M3-M16ST19/ST31快换式481/4"Gas107802.1

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 可以选购:带轴向弹性伸缩功能的产品.
- 以上产品也可以用于钻削、铣削、磨削、倒角、修边等用途(订购时需说明),配合ER16或ER25夹套和弹性筒夹(选购)使用.ST13夹头轴的产品除外.


攻丝 ATP16



WATT:
Model
型号
Code
编号
No-load speed
空载转速
Tapping capacity on steel
攻丝钢铁
Chuck
connection
丝锥夹头
Fixing
工具夹持尺寸
Air Connection
空气接口
Hose
气管
Air consumption
空气消耗
Weight
重量
-- --rpm
转/分钟
 mmmm-- min.mm
最小
Nl/min
升/分钟
Kg
 050300361500M3-M8ST31快换式483/8"Gas1310002.4
 05030037550M4-M14ST31快换式603/8"Gas1310003.1
 05030038500M4-M16ST31快换式483/8"Gas1310002.7
 05030039320M4-M20ST31快换式483/8"Gas1310002.7
 05030040100M4-M30ST31快换式603/8"Gas1310003.4

- 此系列产品也可以选配通用型丝锥夹头,或简易快换型丝锥筒夹.
- 可以选购:带轴向弹性伸缩功能的产品.
- 以上产品也可以用于钻削、铣削、磨削、倒角等用途(订购时需说明),配合ER25夹套和弹性筒夹(选购)使用.

快换式丝锥筒夹规格列表--带离合或不带离合
(以下是常用规格,若需求不同规格或不同标准(ISO/JIS/DIN/国标)的丝锥筒夹,欢迎咨询)
标准快换式筒夹(ST13/ST19/ST31)内部带可调扭矩的离合机构,若超过设定的扭矩,离合平滑打滑从而保护丝锥,可以攻盲孔,丝锥不容易被扭断或折断;
不带离合的快换式筒夹,比较经济,一般攻通孔比较常用。
适用丝锥规格: ST13:M1-M10, ST19:M1-M14, ST31:M3-M30
可以快速更换丝锥筒夹。

筒夹--带/不带离合,M1-M30,DIN/ISO/JIS/ANSI/GB标准丝锥


(丝锥 D--丝锥攻丝端规格,d--圆柄直径,k--方柄对边尺寸,选择配用筒夹时,按要配用的丝锥的d,k尺寸,选择对应尺寸的筒夹规格)


通用型丝锥夹头
通用型丝锥夹头,一个夹头可以夹持所有标准的M2-M12所有规格丝锥,配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。


简易型快换丝锥筒夹--没带离合
简易型快换式丝锥夹头M1-M16,比较经济;配合ERMAS/ERGOMAS系列攻丝机或攻丝马达使用。


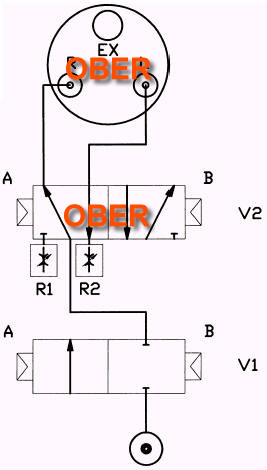

攻丝退出(正反转)控制
V1: 2位2通气阀,进气开关
V2: 2位5通气阀,控制攻丝轴转向,V2阀芯在A位时右旋(攻丝),V2阀芯在B位时左旋(退出)
R1/R2:节流阀,逆向(二级排气)控制主轴转速,也可以控制进气量调速


进给机构,有多种规格,配合以上攻丝轴(最大M30)使用
(选购品)


多功能辅助操作摇臂
任意角度操作,消除九成以上的反作用力和工具重量
