气动拧紧工具

>

●气动螺丝批系列号:SD4 - 定扭矩 SLIP-TRK/RE 打滑型 / 通过外旋扭快速调节扭矩 0.6 - 390Nm

SLIP-TRK/RE
控扭离合

快速调节扭矩

欧博气动马达

正反向定扭矩

不会发生假紧固

CE 认证产品

简洁紧凑机身

可选免润滑油

主要特征：

◎定扭矩，内置 SLIP-TRK/RE (ST-RE) 打滑型控扭离合：
拧紧到达预先设定的扭矩值，离合旋转打滑，释放开关，完成拧紧；可以更换不同扭矩范围的控扭弹簧。
◎扭力调节方式：旋转工具头部的扭矩调节环，比SLIP-TRK控扭离合更容易、更快速调节扭矩，这是ST-RE控扭离合与SLIP-TRK控扭离合的主要区别。
◎旋转/定扭方向：双方向旋转，左旋或右旋定扭矩（正反向定扭）。
◎耐用性：内置欧博优质气动马达（旋转原动力），工具的传动机构零部件均由特殊钢材精密制造，确保高可靠性、长久耐用性。
◎手柄型式：直柄、枪柄、弯头，可以加辅助把手。
◎工具启动：手杆、枪扳启动，按扭、枪扳反转；除按下开关外，还须轻力轴向推压螺丝--确保螺丝刀与螺丝头部贴紧，螺丝刀头才转动拧紧，如此避免刀头在螺丝头上打滑而刮伤螺丝。
◎1/4"(6.35mm)标准内六角刀夹头。
◎震动、噪音、耗气量等参数完全符合CE(欧盟)、ISO标准。
◎适用于需要控制拧紧扭矩，并需要一般扭矩精度的应用，满足大部分工业装配要求，并且具有较高性价比；
◎适用螺丝头类型:

应用行业：
零部件装配汽车家电机器装配设备维修造船木工家具门窗航空电子建筑。

更多资料：
在线样本(中文) | 说明书(PDF，英文、意大利文、欧洲多国语言) AMIRE系列 ERVITDRE-ERGOVITDRE系列 ERVITRE-ERGOVITRE-SUPERGOVITRE系列 | 产品相册 | 离合器型式 | 附带配件 | 可选配件(套筒、螺丝刀头) | PB螺丝刀头

提示：
主要选型参数是拧紧扭矩和转速。客户可以自行配置扭矩弹簧。欧博还供应用于自动化用途的带SLIP-TRK控扭离合的气动拧紧专用主轴，欧博也供应螺丝自动拧紧机。

选型帮助：
若选择具体的型号有疑难，请完成此选型单(RTF格式，未完成)，并咨询我们。

STRAIGHT SCREWDRIVERS - Push start
直柄气动螺丝批 - 下压启动

WATT: 70

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力		Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Wood 木料	Nm 牛米	*	mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10301082	1200	4	3x30	1.8	White	230	34	1/8"Gas	0.6	6	465	69.5
	10301084	800	5	4x30	2	White	230	34	1/8"Gas	0.6	6	465	69.5
	10301086	500	5	4x30	3.5	Yellow	230	34	1/8"Gas	0.6	6	465	69.5

Hexagonal coupling 内六角夹头: 1/4"

STRAIGHT SCREWDRIVERS - Lever start
直柄气动螺丝批 - 按扭启动

WATT: 130

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力		Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Wood 木料	Nm 牛米	*	mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10301214	2250	4	3x30	1.2	White	265	38	1/4"Gas	1	6	260	75
	10301216	900	5	3X35	3	Yellow	290	38	1/4"Gas	1.09	6	260	75
	10301209	500	6	4x30	5.4	Yellow	290	38	1/4"Gas	1.09	6	260	75
	10301210	300	8	5x50	9.6	Neutral	290	38	1/4"Gas	1.09	6	260	75

Hexagonal coupling 内六角夹头: 1/4"

STRAIGHT SCREWDRIVERS - Lever start
直柄气动螺丝批 - 按扭启动

WATT: 220

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力		Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Wood 木料	Nm 牛米	*	mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10301218	1900	6	4x40	3	Yellow	270	38	1/4"Gas	0.95	8	430	75
	10301219	750	8	5X50	7.5	Neutral	300	38	1/4"Gas	1.13	8	430	75
	10301211	420	8	5.5x50	13.5	Neutral	300	38	1/4"Gas	1.13	8	430	75
	10301212	310	8	6x60	24	Red	300	38	1/4"Gas	1.25	8	430	75

Hexagonal coupling 内六角夹头: 1/4"

GUN SCREWDRIVERS
枪柄气动螺丝批

WATT: 130

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力		Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Wood 木料	Nm 牛米	*	mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10302161	2000	4	3x30	1.4	White	190	38	1/4"Gas	1	8	420	75
	10302162	800	5	3X35	3.6	Yellow	215	38	1/4"Gas	1.2	8	420	75
	10302163	450	6	4x40	6.5	Yellow	215	38	1/4"Gas	1.2	8	420	75
	10302164	250	8	5x50	11.5	Neutral	215	38	1/4"Gas	1.2	8	420	75

Hexagonal coupling 内六角夹头: 1/4"

GUN SCREWDRIVERS
枪柄气动螺丝批

WATT: 220

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力		Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Wood 木料	Nm 牛米	*	mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10302174	1800	5	3x30	3.5	Yellow	195	38	1/4"Gas	1.1	8	680	75
	10302176	1000	6	4.5x50	6.3	Neutral	225	38	1/4"Gas	1.3	8	680	75
	10302173	670	6	4.5X50	8.8	Neutral	225	38	1/4"Gas	1.3	8	680	75
	10302175	380	8	5.5x50	15.7	Neutral	225	38	1/4"Gas	1.3	8	680	75
	10302177	210	8	6x60	28	Red	225	38	1/4"Gas	1.3	8	680	75

Hexagonal coupling 内六角夹头: 1/4"

GUN SCREWDRIVERS
枪柄气动螺丝批

WATT: 440

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力		Torque 扭矩	Spring Colour 弹簧颜色	Length 长度	Body 直径	Air Connection 空气接口	Weight 重量	Hose 气管	Air consumption 空气消耗	dB (A)
--	--	rpm 转/分钟	Metal 金属	Wood 木料	Nm 牛米	*	mm	Ømm	--	Kg	Ømin mm 最小	Nl/min	--
	10302178	1700	6	4x40	8	Neutral	230	44	1/4"Gas	1.3	8	750	75
	10302179	670	8	5.5X50	20	Red	250	44	1/4"Gas	1.5	8	750	75
	10302180	380	10	6x60	36	Red	250	44	1/4"Gas	1.5	8	750	75
	10302181	260	10	6x60	40	Silver	260	44	1/4"Gas	1.6	8	750	75

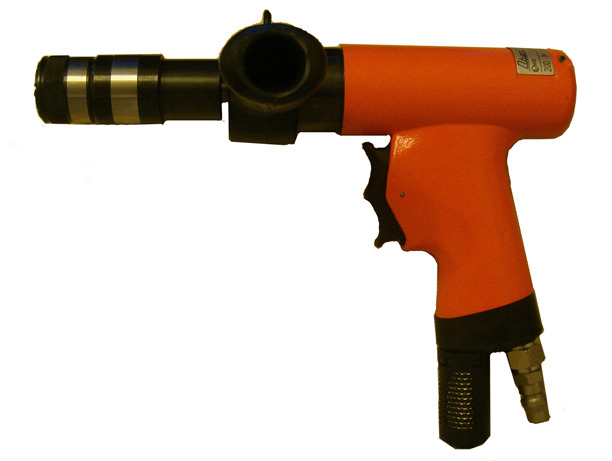

Hexagonal coupling 内六角夹头: 1/4". Supergomas16re3/8"方头, 打滑扭矩0.6-38Nm, 含辅助手把.

参考：更多打滑型气动拧紧工具MGR/MSGR/MTR (更平滑打滑,扭力范围0.5-180Nm)

说明：
以上所列控扭离合（或弹簧）都可以配合以上所有SLIP-TRK/RE气动螺丝刀使用，并可以快速更换；SLIP-TRK与SLIP-TRK/RE控扭离合使用同样的控扭弹簧. 比如，ERGOVIT55RE(工具的最大输出扭矩15.7Nm)分别配合以上控扭离合（或弹簧）使用，其可设置扭矩范围分别是：0.8-1.5Nm,1.0-2.5Nm,2.5-5.0Nm,4.0-8.0Nm,6.0-10.0Nm,8.0-14.0Nm.

对于AMIRE22/44/66，也是使用以上控扭弹簧，但由于控扭离合略有不同，使得此三型号的可设置扭矩范围分别是：AMIRE22:0.4-1.8Nm, AMIRE44:0.4-2.0Nm, AMIRE66:0.4-3.5Nm.

外形尺寸

AMIRE22/44/66

旋转工具头部调节环调节输出扭矩

正转2-R/反转3-L启动开关，或推压启动(按扭反转)

螺丝刀头装夹

辅助把手(若输出扭矩超过7Nm，一般需要选用)
