首页 > 气动拧紧工具 > SD1系列

欧博气动拧紧枪 系列号:SD1 - 定扭矩 精密控扭 Accu-Trk 0-4000Nm
主要特征:

ACCU-TRK
控扭离合
欧博 气动马达
精密耐用传动机构
精密定扭
CE ISO认证
简洁紧凑机身
高性价比
可选免润滑油
◎定扭矩,内置ACCU-TRK自动断气型控扭机构,精密控制扭矩
拧紧到达预先设定的扭矩,控扭机构瞬间关闭内部气阀,马达即刻停转,批头不再转动,确保高精度重复拧紧扭矩、减少反冲力、节省空气消耗、提高生产率。
扭力调节方式:通过附带的小螺刀调节扭矩离合;
更换不同的扭矩弹簧,即可获得比标准配置弹簧可设置扭力更宽的可设置扭力范围。也可以快速更换整个断气离合(预先设置为不同扭矩值)
旋转/定扭方向:双方向,左旋或右旋定扭矩(正反向定扭;个别型号正向定扭矩,反向不定扭矩)。
耐用性:内置欧博优质气动马达(旋转动力部件),精密减速机,特殊金属制造并经过热处理的精密传动机构零部件,精密轴承,确保高可靠性、长久耐用性
手柄型式:人机工程设计,软塑、防滑、舒适手把(直柄),直柄、枪柄,简洁外形,操作方便;容易安装辅助手把、挂钩等附件;可选配置多功能反作用力臂
工具启动:下压启动、手杆、枪扳启动。
1/4" 标准六角批头夹嘴,插拉式,或快换式。
震动、噪音等参数完全符合CE(欧盟)、ISO标准。
可选配置加强的消声套管(工具已自带标准消声器),可以再消声20-30%。
◎适用于需要精密控制拧紧扭力的应用,一般是硬连接;拧紧装配螺钉、螺母、螺栓,适合大部分工业装配使用。
由于90%以上的零部件是由欧博意大利工厂自己生产,欧博能够严格控制品质和成本,具有很高的性能价格比
适用各种的螺丝头/螺母类型:(根据需求,可选配置套筒或批嘴。)

可选配置扭矩校验仪
可选配置拉力平衡器,或辅助摇臂;
可选配置三联件(过滤、调压、油雾器)、气管、快速接头;

应用行业:
家电 仪表 电子 汽车及零部件装配 机器装配 机电设备 各种零部件 木工 家具 造船 航空 门窗 等;

更多资料:
中英文样本(PDF格式) | 说明书(PDF,英文、及欧洲多国语言) AMI-AT系列 ERGOVI-D-AT系列 ERGOVIT-DL-AT系列 ERVIT-AT及ERGOVIT-AT系列 AD系列 | 产品相册 | 附带配件 | 可选配件(套筒、螺丝刀头) |

提示:
主要选型参数是拧紧扭力、精度和转速。

选型帮助:
若选择具体的型号有疑难,请完成此选型单(RTF格式),并咨询我们。若需求此网页未列出的更大扭矩的同类拧紧工具,请咨询我们。

STRAIGHT SCREWDRIVERS - Push start
直柄精密气动螺丝刀 - 下压启动



WATT: 70
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm Ømm-- KgØmin mm
最小
Nl/min--
 103010521200M3-M40.4-2.5Blue215361/8"Gas0,5630070
 10301054800M4-M50.4-3.5Neutral215361/8"Gas0,5630070
 10301056500M4-M50.4-4.2Neutral215361/8"Gas0,5630070
Hexagonal coupling 内六角夹头: 1/4"
带快速正反转切换开关
噪音可以降到65dB(A)

STRAIGHT SCREWDRIVERS - Push start
直柄精密气动螺丝刀 - 下压启动



WATT: 220
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm Ømm-- KgØmin mm
最小
Nl/min--
 103011722200M4-M51.8-3.5Orange268.5431/4"Gas0,95843082
 10301173750M5-M62-7.6Silver292431/4"Gas1,25843082
 10301175420M6-M82-12Silver292431/4"Gas1,25843082
 10301177310M6-M84.8-14.6Gold292431/4"Gas1,25843082
Hexagonal coupling 内六角夹头: 1/4"
ERGOVIT50DAT安装GOLD弹簧,在6bar气压下最大实际输出12Nm.
噪音可以降到75dB(A)

STRAIGHT SCREWDRIVERS - Lever start
直柄精密气动螺丝刀 - 按扭启动



WATT: 220
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm Ømm-- KgØmin mm
最小
Nl/min--
 103011822200M4-M51.8-3.5Orange268.5431/4"Gas0,95843082
 10301183750M5-M62-7.6Silver292431/4"Gas1,25843082
 10301185420M6-M82-12Silver292431/4"Gas1,25843082
 10301187310M6-M84.8-14.6Gold292431/4"Gas1,25843082
   M10-M30-1400   1/4"Gas 843082
Hexagonal coupling 内六角夹头: 1/4"
ERGOVIT50DLAT安装GOLD弹簧,在6bar气压下最大实际输出12Nm.
可以提供更高扭矩的此系列拧紧工具,请咨询我们.

噪音可以降到75dB(A)

STRAIGHT SCREWDRIVERS - Lever start
直柄精密气动螺丝刀 - 按扭启动



WATT: 500

.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm Ømm-- KgØmin mm
最小
Nl/min--
 10301188350M6-M108-27Silver365471/4"Gas1.81060084
  10301189 250 M8-M10 13-35 Silver 365 47 1/4"Gas 1.8 10 600 84
-- 10301188.10 65   28-110 银色、金黄 475 48/54 1/4"Gas 10 600 3.5 84
-- 10301189.10 36   50-198 银色、金黄 475 48/54 1/4"Gas 10 600 3.5 84
Hexagonal coupling 8301188/...9,内六角夹头:1/4";8801188.10...9.10,方头3/4".
(*) Can be used with arms or reaction bars. 需要配合辅助手把反作用力臂使用,或其它辅助臂使用.

GUN SCREWDRIVERS - Lever/push start
枪柄精密气动螺丝枪 - 按扭/下压启动



WATT: 130
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm Ømm-- KgØmin mm
最小
Nl/min--
 103023021200M3-M40.4-2.5Blue218381/4"Gas0.75828073
 10302304800M4-M50.4-3.5Neutral218381/4"Gas0.75828073
 10302306500M4-M50.4-4.2Neutral218381/4"Gas0.75828073
Hexagonal coupling 内六角夹头: 1/4"
带快速正反转切换开关
噪音可以降到68dB(A)

GUN SCREWDRIVERS - Lever/push start
枪柄精密气动螺丝枪 - 按扭/下压启动



WATT: 220
.Code
编号
No-load speed
空载转速
Screw tightening
拧紧能力
Torque
扭矩
Spring
Colour
弹簧颜色
Length
长度
Body
直径
Air Connection
空气接口
Weight
重量
Hose
气管
Air consumption
空气消耗
dB (A)
-- --rpm
转/分钟
Metal
金属
Nm
牛米
 mm mm-- KgØmin mm
最小
Nl/min--
 103023111800M4-M51.8-3.5Orange235381/4"Gas0.9842078
 10302312800M5-M62-7.6Silver241381/4"Gas1842078
 10302313480M5-M62-12Silver241381/4"Gas1842078
 10302314280M6-M84.8-14.6Gold241381/4"Gas1842078
   M10-M30-1200   1/4"Gas 842078
Hexagonal coupling 内六角夹头: 1/4"
ERGOVIT50DAT安装GOLD弹簧,在6bar气压下最大实际输出12Nm.
可以提供更高扭矩的此系列拧紧工具,请咨询我们.

噪音可以降到70dB(A)

说明:
对以上所有定扭螺丝刀,更换不同的扭力弹簧,即可获得更宽的可设置扭力范围。比如:ERGOVIT70AT可以分别配合三种扭力弹簧使用,可设置扭力范围分别:1.8-3.5Nm,2-7.6Nm,4.8-14.6Nm。

参考:更多气动拧紧工具MGR/MSGR/MTR

扭力弹簧:
(注意:1.以下不同弹簧适用于以上定扭工具,可以在最小到最大扭力值自动断气停机,可以在以上标出的扭矩值正常作业,不需另外考虑安全系数;
2.AMI-AT系列和ERVIT-AT系列工具的弹簧通用,ERGOVIT所有系列和AD系列的弹簧通用,PLATINUM加强型弹簧仅用于ERGOVIT7和AD50工具;
3.无论使用什么弹簧,内部马达的最大输出扭矩(增加气压可提升)要大于设置扭矩,弹簧才起控扭作用;
4.请向我们咨询扭矩弹簧的选择。)




启动方式: 下压启动,或手杆启动,或枪扳及下压启动




旋转/定扭方向控制: 按扭,或旋扭



扭矩调节方式:



气管连接:


进排气消声管(可选)



辅助手把(可选),中间挂件(可选),尾部挂钩(标配)



多功能型反作用力臂(任意角度操作,消除九成以上的反作用力和工具重量)


AMI22AT AMI44AT AMI66AT 外形尺寸

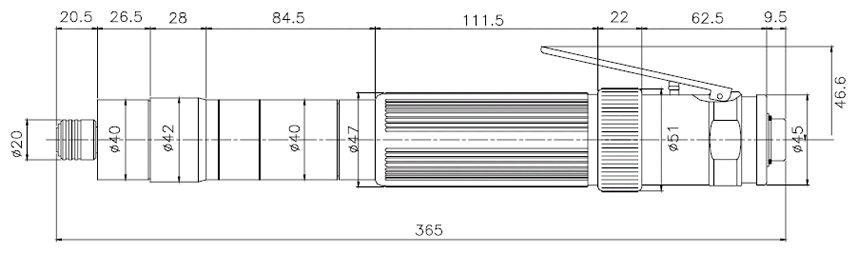

AD系列 外形尺寸

(8301188,8301189)

气动螺丝枪 外形尺寸

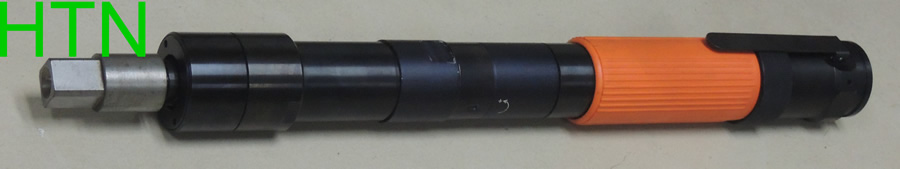

下图:10301188.10/10301189.10



拉力平衡器(可选)
(最大拉长1600/2000/2500/3000四大系列,吊重0.4-160kg,可调平衡力,1600系列说明书)
