系列:S 高速精密数字控制,实时显示存储拧紧过程数据,检验报告每次拧紧是否合格 如何控制拧紧质量?

采集显示真正扭力值,并非假扭力值(电机电流计算值,因受温升、齿轮箱影响而不准确),所以能真正判断OK/NOK.

主要特征:
没有电刷
小体积大扭力
高速数控
实时显示输出数据
丰富的控制功能
简洁轻便隔热外壳

◆ 高级拧紧装配解决方案,拧紧过程由控制器软件高速控制,具有强大的编程功能,对拧紧过程进行精细的控制,含18种方法和256组拧紧参数;控制软件的编写基于我们在拧紧装配领域长期积累的实践经验,并参考了国际先进技术,因此,产品具有很好的实用性、通用性、针对性和前瞻性;
◆ 拧紧过程高速数字控制,高精度、长使用寿命、几乎免维护;
◆ 高速实时检测和高精度
控制拧紧扭力值;正反方向都可以控制扭力;
◆ 可以
控制转角,也实时检测转速、控制软启动、控制转角筛选滑牙、假锁等错误;
◆ 控制器界面实时显示
拧紧过程的主要数据:扭力实际值、转角值、过程时间、是否合格等;由触摸屏幕显示、设置,触摸屏可以外置(订货时指定要求),通过电缆延伸、放置在操作者附近;

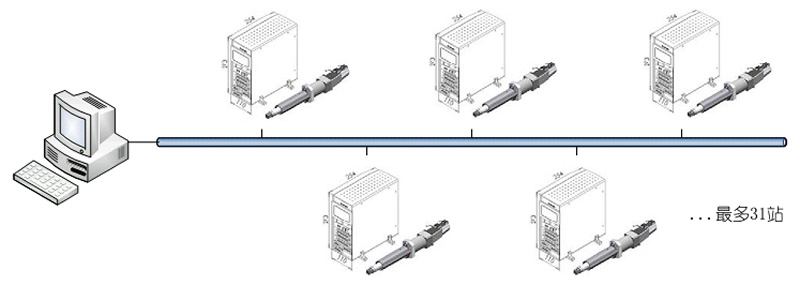

◆ 带RS232C通讯口和以太网
口RJ45(选配),实时输出拧紧过程数据,由拧紧数据采集软件采集、存储,数据储存量几乎没有限制;
◆ 丰富的输入输出控制信号:启动、停止、正反转、拧紧完成、是否合格、出错报警、程序选择、多轴同步控制等;压杆控制启动、停止;

◆ 传动零部件选用优质合金钢材料,拧紧轴紧凑、耐用、可靠;
通讯方式、数据传输、屏蔽、布线等方面采取了有效的措施,确保系统高速、可靠工作;
系统设置了适当的电气保护和出错报警机制;

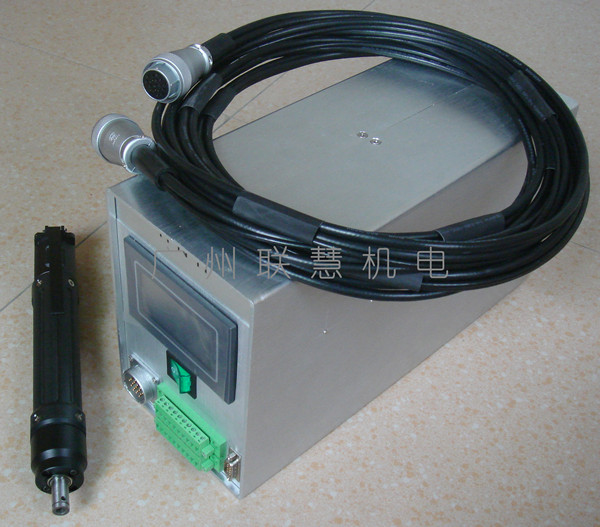

◆ 拧紧轴与控制器的连接只有一根电缆,使用非常简单、方便;
◆ 每套拧紧
包含:电动拧紧、控制器、配套电缆接电源设置拧紧参数后就可以直接使用

◆ 不仅功能强大,而且外形简洁、紧凑,轻便、隔热、人机优化设计外壳;能满足M1至M8螺纹连接的拧紧装配需求;
◆ 相对于气动的产品,控制更灵活、准确,能源利用率更高,更环保。

应用:

手持使用,或配合辅助操作摇臂、机械手、机器人使用,精密控制拧紧扭力,拧紧装配各类螺钉、螺母、螺栓,适合大部分工业装配使用:汽车及零部件装配、电子产品装配、压缩机、发动机、家电、仪表、各种零部件、交通工具及零部件、航空、阀门等。


提示:

选型:主要选型参数是拧紧扭力、精度、转速和具体应用要求;
拧紧扭力值标准DIN (PDF格式,来自OBER/PAOLI产品资料,仅供参考)




ELECTRIC SCREWDRIVER S1
S1系列


.
Code
编号
Speed Range
转速
Torque Range
扭矩
Dia.xLeng.
直径x长度
Fixing
安装形式
Chuck
输出轴
Weight
重量
dB (A) Controller
控制器
--
--
rpm
转/分钟
Nm
牛米
mm     kg -- --
--
--
10-1900 0.02-1.13 -- 夹持或法兰 1/4"内六角夹头 - 60 02111091
说明:
- 上面表格表示直身工具,在编号后增加".1"表示对应的弯头工具。
- 配套标准3米电缆,可选5米或10米,两端带快速接头。
- S1内部扭力刻度0.001Nm。




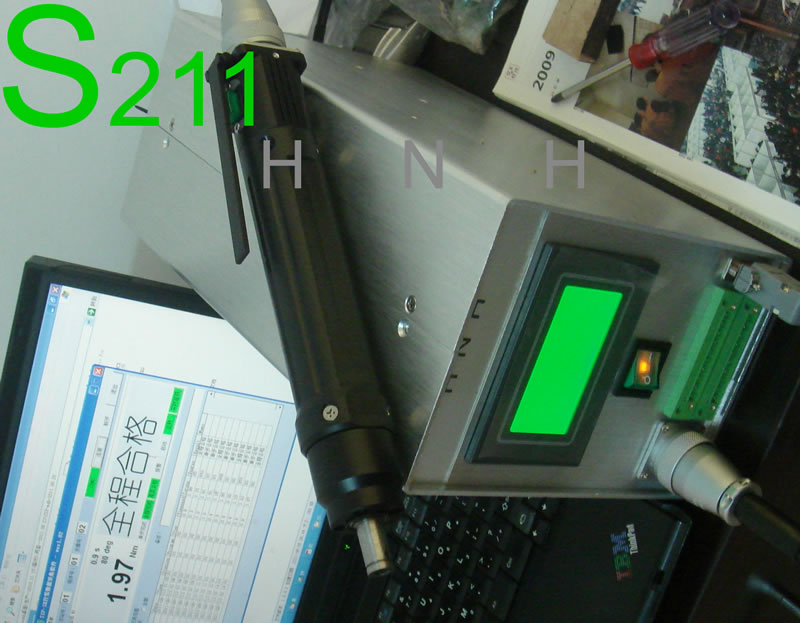

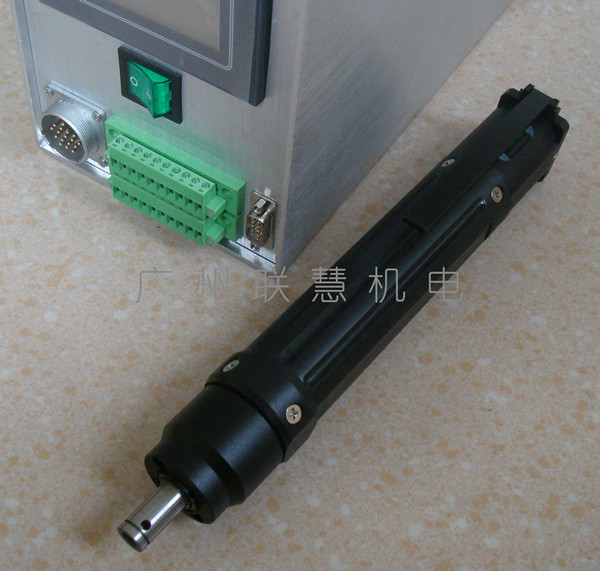

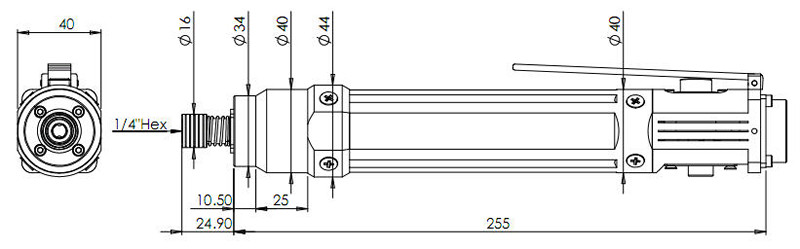

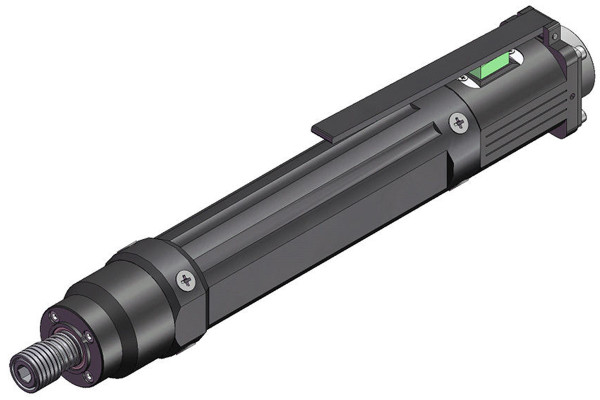

ELECTRIC SCREWDRIVER S2
S2系列


.
Code
编号
Speed Range
转速
Torque Range
扭矩
Dia.xLeng.
直径x长度
Fixing
安装形式
Chuck
输出轴
Weight
重量
dB (A) Controller
控制器
--
--
rpm
转/分钟
Nm
牛米
mm     kg -- --
-- -- 2-1850 0.1-46.3 -- 夹持或法兰 1/4"或3/8" -- 60 02121091
说明:
- 上面表格表示直身工具,在编号后增加".1"表示对应的弯头工具。
- 配套标准3米电缆,可选5米或10米,两端带快速接头。




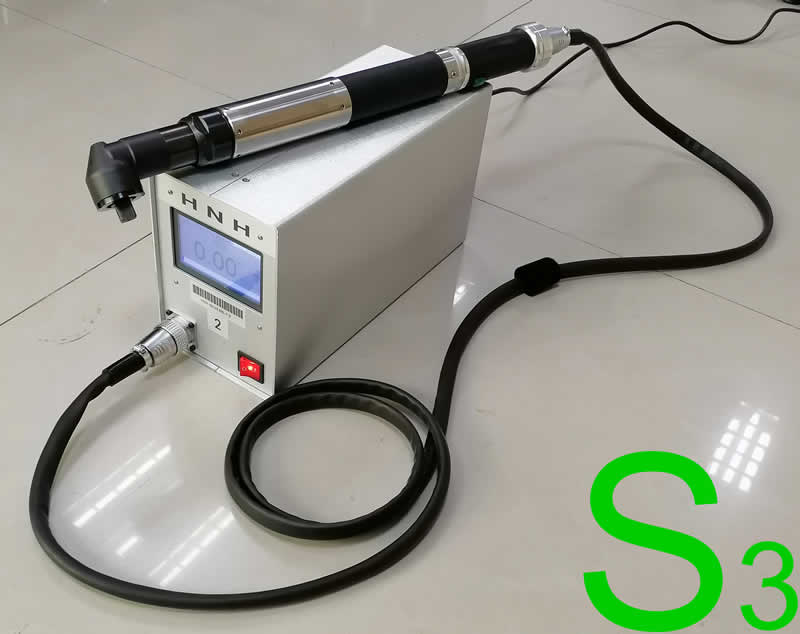

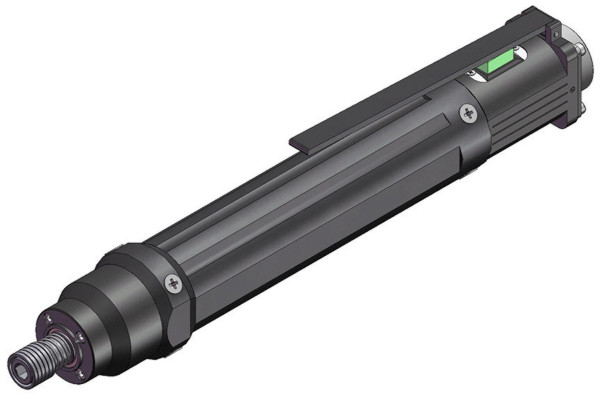

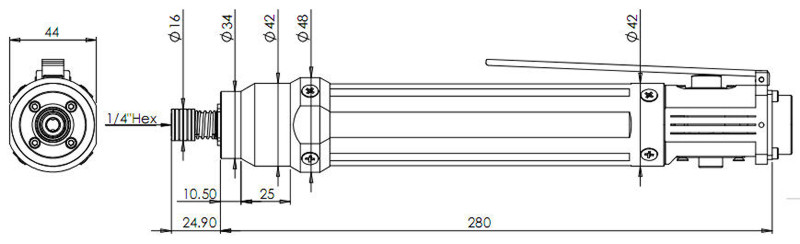

ELECTRIC SCREWDRIVER S3
S3系列


.
Code
编号
Speed Range
转速
Torque Range
扭矩
Dia.xLeng.
直径x长度
Fixing
安装形式
Chuck
输出轴
Weight
重量
dB (A) Controller
控制器
--
--
rpm
转/分钟
Nm
牛米
mm     kg -- --
-- -- 2-1750 0.10-63.0 -- 夹持或法兰 1/4"或3/8" -- 60 02131091
说明:
- 上面表格表示直身工具,在编号后增加".1"表示对应的弯头工具。
- 配套标准3米电缆,可选5米或10米,两端带快速接头。




ELECTRIC SCREWDRIVER S4
S4系列


.
Code
编号
Speed Range
转速
Torque Range
扭矩
Dia.xLeng.
直径x长度
Fixing
安装形式
Chuck
输出轴
Weight
重量
dB (A) Controller
控制器
--
--
rpm
转/分钟
Nm
牛米
mm     kg -- --
-- -- 2-1460 0.10-172 -- 夹持或法兰 1/2" -- 60 02141091
说明:
- 上面表格表示直身工具,在编号后增加".1"表示对应的弯头工具。
- 配套标准3米电缆,可选5米或10米,两端带快速接头。




ELECTRIC SCREWDRIVER S5
S5系列


.
Code
编号
Speed Range
转速
Torque Range
扭矩
Dia.xLeng.
直径x长度
Fixing
安装形式
Chuck
输出轴
Weight
重量
dB (A) Controller
控制器
--
--
rpm
转/分钟
Nm
牛米
mm     kg -- --
-- -- 2-1640 0.20-325 -- 夹持或法兰 1/2" -- 60 02151091
说明:
- 上面表格表示直身工具,在编号后增加".1"表示对应的弯头工具。
- 配套标准3米电缆,可选5米或10米,两端带快速接头。




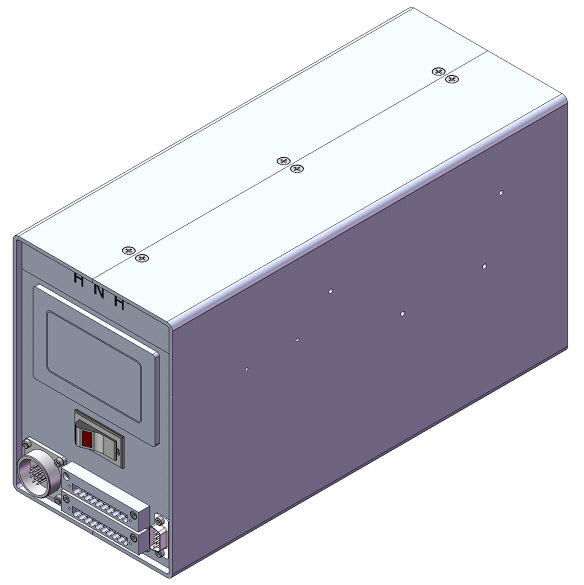

CONTROLLERS FOR SX:SCC
用于SX系列的控制器:
SCC

.
Code
编号
For Driving Motors
适用
Voltage
电源电压
Power
功耗
HMI
人机界面
Settings
参数组
I/O
开关信号
端口
串口
RS232C
以太网口
RJ45
Logging
是否采集
输出数据
Dimension Weight
重量
Others
其它
--
--
  AC...V/...Hz VA   组数         mm kg --
-- -- -- 220/50 -- 触摸屏 256 选配 -- -- --

说明:

- 适合直接使用,或者简单进一步开发集成。
- IO口采用工业级光电隔离,具有极高可靠性和抗干扰能力。
- 整体金属壳封闭,进一步抗干扰。
- 所有组成零部件达到工业级别。
- IO口功能:启动、停止、作业完成、是否合格、出错报警、程序选择、多轴同步控制、输出控制、输入控制等。
- 串口跟拧紧数据采集追溯软件SNIP(另购)通讯,存储大量作业数据。
- 串口可以通讯实现IO口的所有功能。
- 界面颜色强烈显示报告OK/NOK状态:OK-绿色,NOK-红色。
- 界面实时显示拧紧过程扭力值、转角值、过程时间、是否合格和其它数据,扭力棒实时直观显示拧紧程度。
- 具有很高的功能扩展能力,若需要更多功能,请咨询。









拧紧装配数据采集、显示、输出、存储

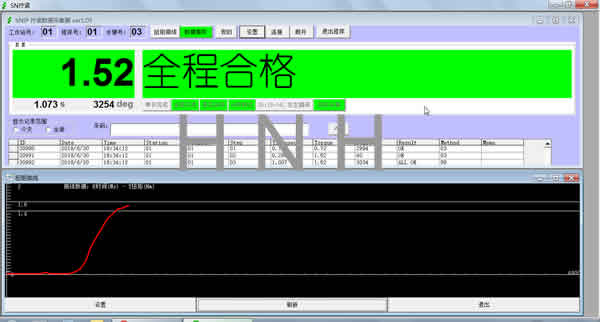

SNOS1.04 拧紧系统标准界面,实时显示拧紧过程扭力值、转角值,扭力棒实时直观显示拧紧程度

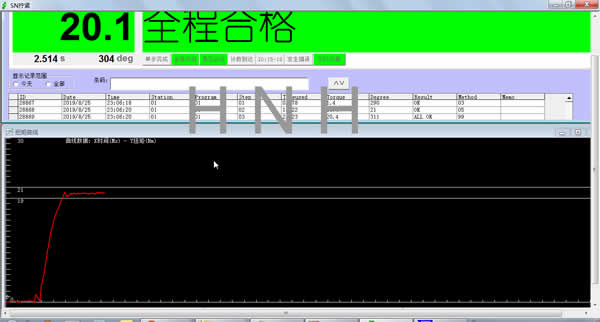

SNIP1.04 拧紧数据采集追溯软件,将大量作业数据存储为excel可读的格式及数据库格式,并向远程发送
