电动伺服拧紧机 N系列

●系列:N 高速精密数字控制，实时显示存储拧紧过程数据，检验报告每次拧紧是否合格如何控制拧紧质量？

采集显示真正扭力值，并非假扭力值(电机电流计算值,因受温升、齿轮箱影响而不准确)，所以能真正判断OK/NOK。

主要特征：

先进电机驱动

拧紧过程高速数控

实时显示输出数据

丰富的控制功能

精密强壮传动机构

容易组装各种拧紧机

◆ 高级拧紧装配解决方案，拧紧过程由控制器软件高速控制，具有强大的编程功能，对拧紧过程进行精细的控制，含18种方法和256组拧紧参数；控制软件的编写基于我们在拧紧装配领域长期积累的实践经验，并参考了国际先进技术，因此，产品具有很好的实用性、通用性、针对性和前瞻性；
◆ 拧紧过程高速数字控制，高精度、长使用寿命、几乎免维护；
◆ 高速实时检测和高精度控制拧紧扭力值；正反方向都可以控制扭力；
◆ 可以进行精密的转角控制，也实时检测转速、控制软启动、控制转角，筛选滑牙、假锁等错误；

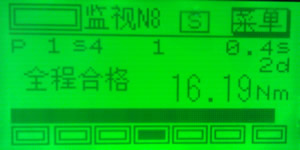

◆ 控制器界面实时显示拧紧过程的主要数据:扭力值、转角值、过程时间、是否合格等；由触摸屏幕显示、设置；
◆ 带RS232C通讯口和以太网口RJ45，实时输出拧紧过程数据，由拧紧数据采集软件采集、存储，数据储存量几乎没有限制；
◆ 丰富的输入输出控制信号：启动、停止、正反转、拧紧完成、是否合格、出错报警、程序选择、多轴同步控制等；
◆ 传动零部件选用优质合金钢材料，拧紧轴紧凑、耐用、可靠；
◆ 通讯方式、数据传输、屏蔽、布线等方面采取了有效的措施，确保系统高速、可靠工作；
◆ 系统设置了适当的电气保护和出错报警机制；
◆ 组成零部件达到工业级别；
◆ 每套含：拧紧轴、单轴控制器、配套电缆。独立性很强，既便于单轴使用，也便于多轴拧紧机等更复杂系统的集成和维护；
◆ 5个系列的规格：N1/N2/N3/N4/N5/N6，能满足M1至M68螺纹连接的拧紧装配需求。

应用：

应用于自动拧紧机、单轴多轴拧紧机、拧松机，或配合辅助操作摇臂、机械手、机器人使用，精密控制拧紧扭力，拧紧装配各类螺钉、螺母、螺栓，适合大部分工业装配使用：汽车及零部件装配、电子产品装配、压缩机、发动机、家电、仪表、各种零部件、交通工具及零部件、航空、阀门等。

提示：

◆ 选型：优先选择大直径的规格，安全系数更高；

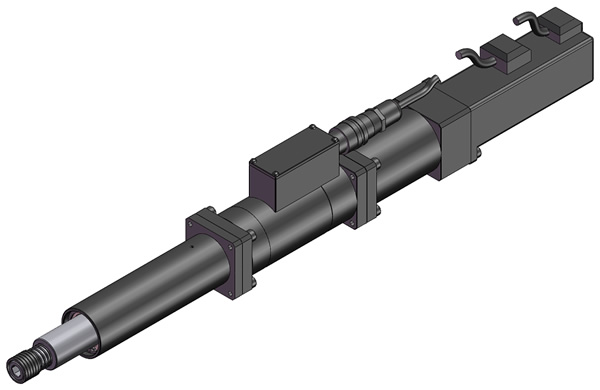

◆ 可供应多种形式的伸缩轴，一般用于机械手拧紧机和多轴拧紧机，若有需求，请联系我们。
◆ 拧紧扭力值标准DIN (PDF格式，来自OBER/PAOLI产品资料，仅供参考)。

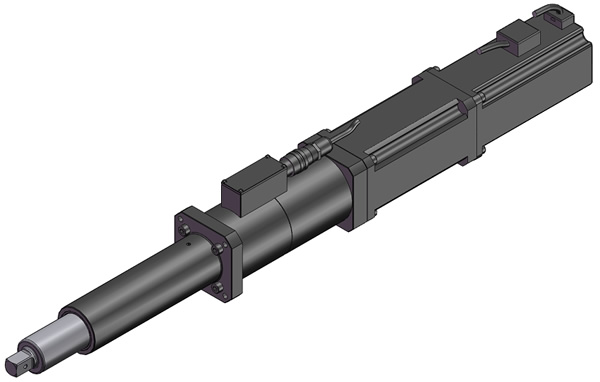

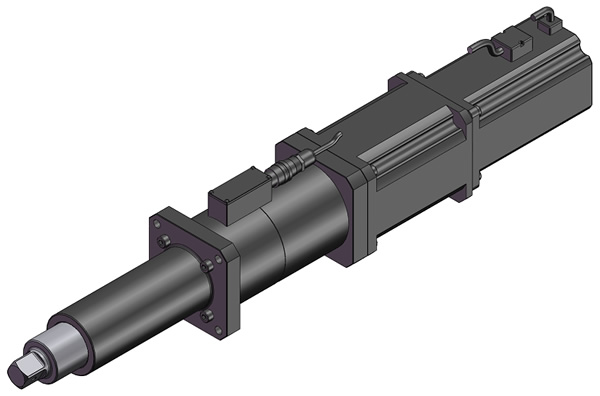

电动伺服拧紧轴

伺服电动拧紧枪

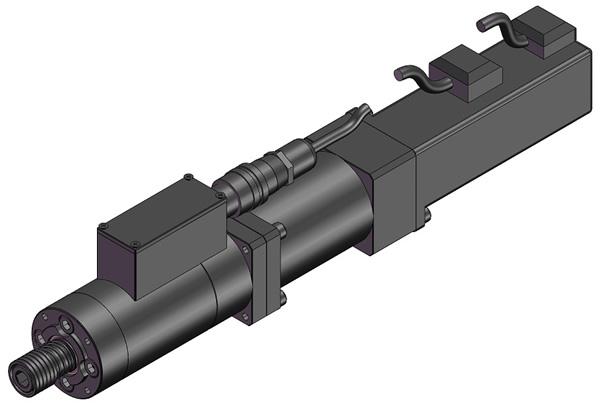

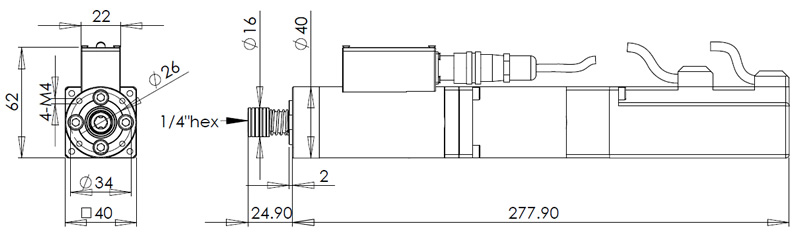

ELECTRIC SCREWDRIVING MOTORS N1
N1系列

.	Code 编号	Speed Range 转速	Torque Range 扭矩	Diameter 有效外径	Fixing 安装形式	Chuck or Square 输出轴	Weight 重量	Controller 控制器
--	--	rpm 转/分钟	Nm 牛米	mm			kg	--
--	N1X	0-2000	0.02-70	/	夹持或法兰	1/4"内六角夹头 3/8"方头	1.2-1.6	N1C

说明：
- 配套标准5米电缆，可选3米、10米、15米。
- 02201000和02201007的内部扭力刻度0.001nm.

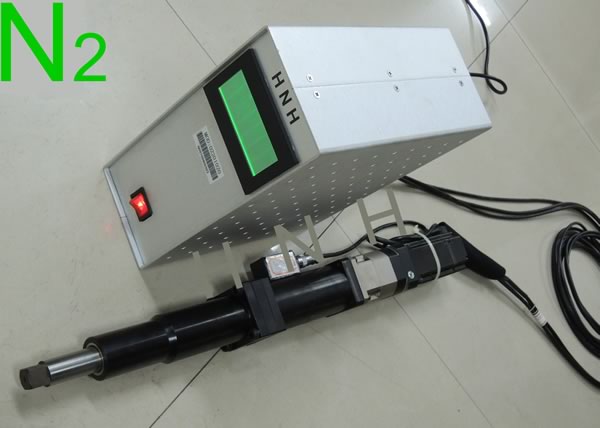

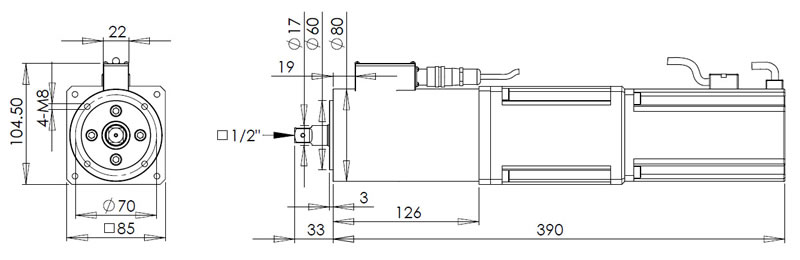

ELECTRIC SCREWDRIVING MOTORS N2
N2系列

.	Code 编号	Speed Range 转速	Torque Range 扭矩	Diameter 有效外径	Fixing 安装形式	Chuck or Square 输出轴	Weight 重量	Controller 控制器
--	--	rpm 转/分钟	Nm 牛米	mm			kg	--
--	N2X	0-2100	0.50-280	/	夹持或法兰	3/8"或1/2"方头	5-7	N2C

说明：
- 配套标准5米电缆，可选10米、15米。

ELECTRIC SCREWDRIVING MOTORS N3
N3系列

.	Code 编号	Speed Range 转速	Torque Range 扭矩	Diameter 有效外径	Fixing 安装形式	Chuck or Square 输出轴	Weight 重量	Controller 控制器
--	--	rpm 转/分钟	Nm 牛米	mm			kg	--
--	N3X	0-2100	2-2750	/	法兰	3/4"或1"方头	10-17	N3C

说明：
- 配套标准5米电缆，可选10米、15米。

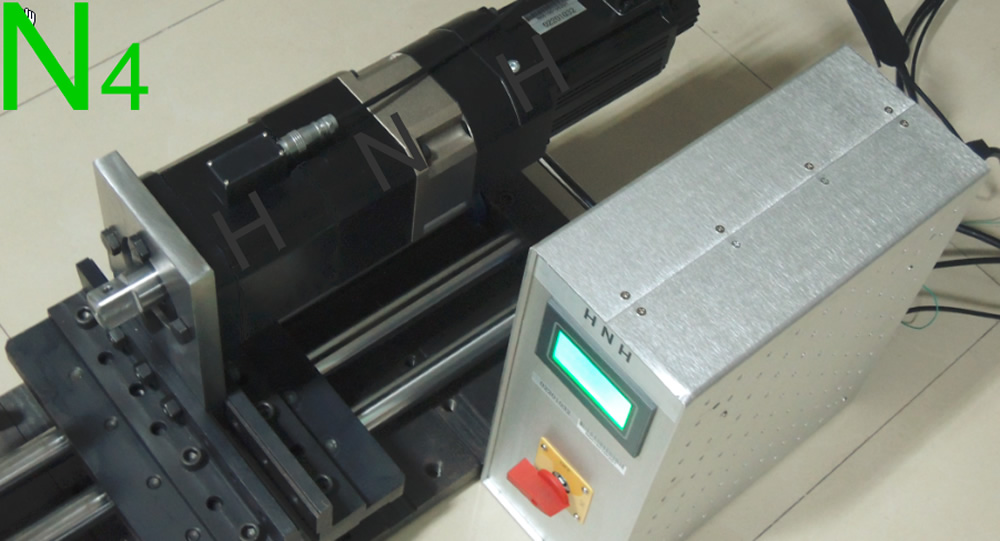

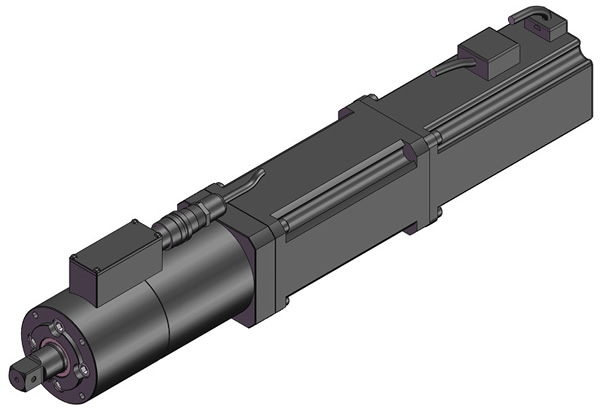

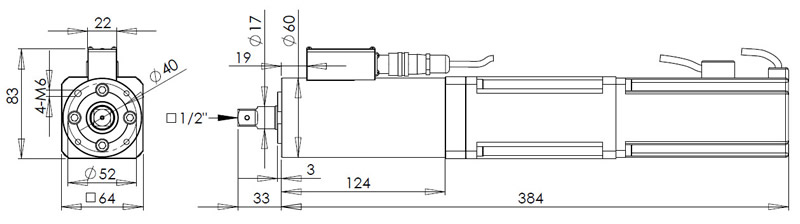

ELECTRIC SCREWDRIVING MOTORS N4
N4系列

.	Code 编号	Speed Range 转速	Torque Range 扭矩	Diameter 有效外径	Fixing 安装形式	Chuck or Square 输出轴	Weight 重量	Controller 控制器
--	--	rpm 转/分钟	Nm 牛米	mm			kg	--
--	N4X	0-1600	5-5500	/	法兰	1"或1.5"方头	25-36	N4C

说明：
- 配套标准5米电缆，可选10米、15米。

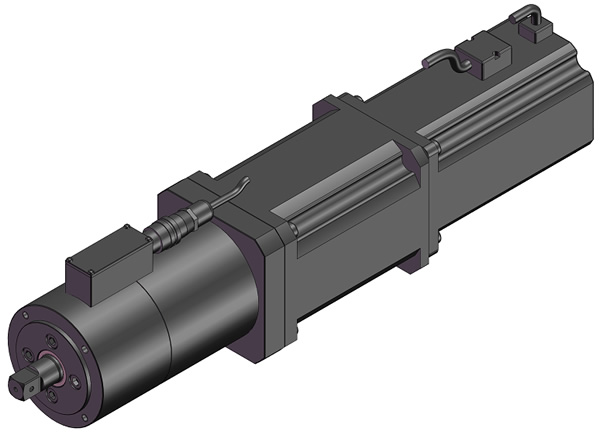

ELECTRIC SCREWDRIVING MOTORS N5
N5系列

.	Code 编号	Speed Range 转速	Torque Range 扭矩	Diameter 有效外径	Fixing 安装形式	Chuck or Square 输出轴	Weight 重量	Controller 控制器
--	--	rpm 转/分钟	Nm 牛米	mm			kg	--
--	N5X	0-1500	7-5500	/	法兰	1"或1.5"方头	25-37	N5C

说明：
- 配套标准5米电缆，可选10米、15米。

ELECTRIC SCREWDRIVING MOTORS N6
N6系列

.	Code 编号	Speed Range 转速	Torque Range 扭矩	Diameter 有效外径	Fixing 安装形式	Chuck or Square 输出轴	Weight 重量	Controller 控制器
--	--	rpm 转/分钟	Nm 牛米	mm			kg	--
--	N6X	0-23	20-20050	/	法兰	2",2.5",3"方头	/	N6C

说明：
- 配套标准5米电缆，可选10米、15米。

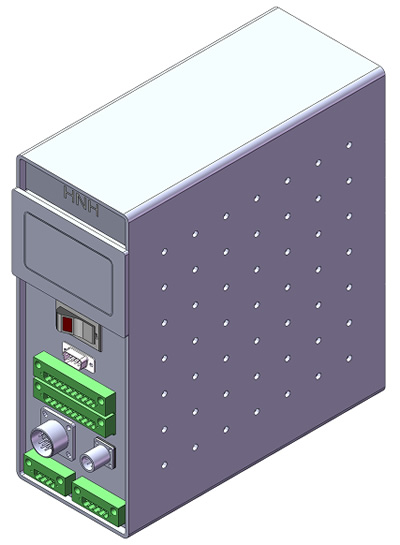

CONTROLLERS FOR N1/N2/N3/N4/N5/N6：NXC
用于N1/N2/N3/N4/N5/N6系列的控制器：NXC

常规配置

.	Code 编号	For Driving Motors 适用	Voltage 电源电压	Power 功耗	HMI 人机界面	Settings 参数组	I/O 开关信号端口	串口 RS232C	以太网口 RJ45	Logging 是否采集输出数据	Dimension	Weight 重量	Others 其它
--	--		AC...V/...Hz	VA		组数					mm	kg	--
--	02201091	N1系列	220/50 单相/三相	--	触摸屏	256	带	带	选配	是	304x124x280	5	--
--	02201092	N2系列	220/50 单相/三相	--	触摸屏	256	带	带	选配	是	304x124x280	5	--
--	02201093	N3系列	220/50 单相/三相	--	触摸屏	256	带	带	选配	是	304x124x280	6	--
--	02201094	N4系列	380/50 三相	--	触摸屏	256	带	带	选配	是	364x154x330	9	--
--	02201098	N5系列	380/50 三相	--	触摸屏	256	带	带	选配	是	364x154x330	12	--

说明:

- 常规配置，最简单、最常见的电控。
- IO口采用工业级光电隔离，具有极高可靠性和抗干扰能力。
- 整体金属壳封闭，进一步抗干扰。
- 所有组成零部件达到工业级别。
- IO口功能：启动、停止、作业完成、是否合格、出错报警、程序选择、多轴同步控制、输出控制、输入控制等。
- 串口跟拧紧数据采集追溯软件SNIP(另购)通讯，存储大量作业数据。
- 串口可以通讯实现IO口的所有功能。
- 界面颜色强烈显示报告OK/NOK状态：OK-绿色，NOK-红色。
- 界面实时显示拧紧过程扭力值、转角值、过程时间、是否合格和其它数据，扭力棒实时直观显示拧紧程度。
- 具有很高的功能扩展能力，若需要更多功能，请咨询。

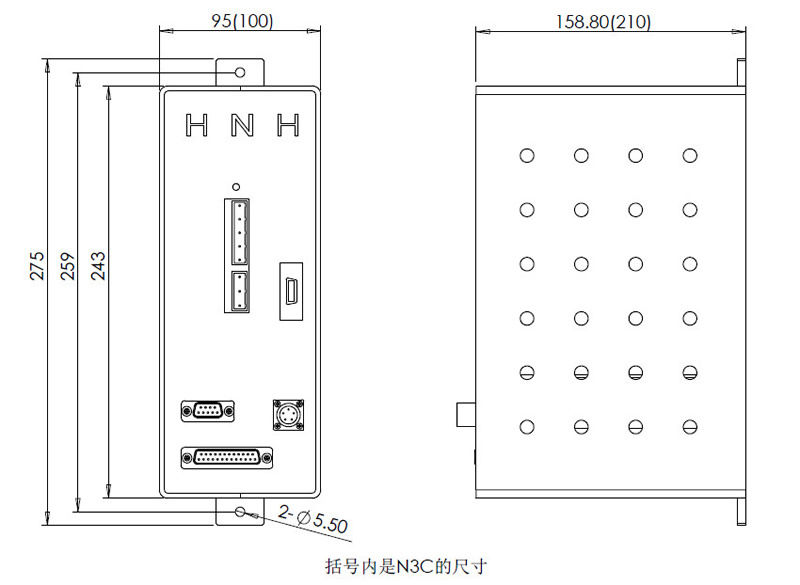

DRIVERS FOR N1/N2/N3：NXC
用于N1/N2/N3系列的驱动器：NXC

适合进一步开发

.	Code 编号	For Driving Motors 适用	Voltage 电源电压	Power 功耗	HMI 人机界面	Settings 参数组	I/O 开关信号端口	串口 RS232C	以太网口 RJ45	Logging 是否采集输出数据	Dimension	Weight 重量	Others 其它
--	--		AC...V/...Hz	VA		组数					mm	kg	--
--	02201095	N1系列	220/50 单相/三相	--	RS232	256	带	带	选配	是	243x95x159	4	--
--	02201096	N2系列	220/50 单相/三相	--	RS232	256	带	带	选配	是	243x95x159	4	--
--	02201097	N3系列	220/50 单相/三相	--	RS232	256	带	带	选配	是	243x100x210	5	--

说明:

- 适合进一步开发集成。
- IO口采用工业级光电隔离，具有极高可靠性和抗干扰能力。
- 整体金属壳封闭，进一步抗干扰。
- 所有组成零部件达到工业级别。
- IO口功能：启动、停止、作业完成、是否合格、出错报警、程序选择、多轴同步控制、输出控制、输入控制等。
- 串口跟拧紧数据采集追溯软件SNIP(另购)通讯，存储大量作业数据。
- 串口可以通讯实现IO口的所有功能。
- 配套界面颜色强烈显示报告OK/NOK状态：OK-绿色，NOK-红色。
- 配套界面实时显示拧紧过程扭力值、转角值、过程时间、是否合格和其它数据，扭力棒实时直观显示拧紧程度。
- 具有很高的功能扩展能力，若需要更多功能，请咨询。

电动拧紧机

 拧紧装配数据采集、显示、输出、存储

SNOS1.04 拧紧系统标准界面，实时显示拧紧过程扭力值、转角值，扭力棒实时直观显示拧紧程度

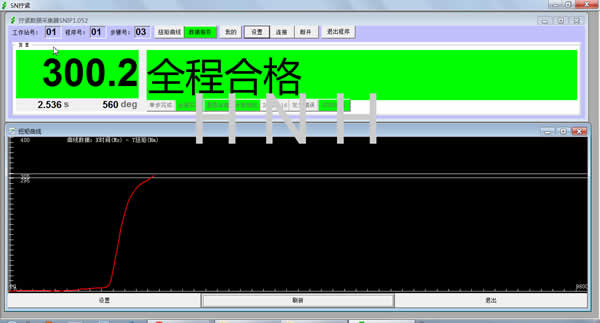

SNIP1.04 拧紧数据采集追溯软件，将大量作业数据存储为excel可读的格式及数据库格式，并向远程发送

SNIP1.05

电动伺服拧紧机

SNPDS

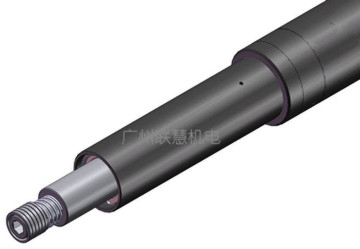

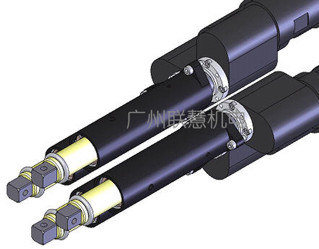

伸缩轴 多轴拧紧机
1/4"内六角夹头输出，1/2"、3/4"方头输出，伸缩行程30mm、50mm、80mm
