电动螺丝刀(电批、电动起子、电动扳手) 全自动定扭矩

-■ 拧紧装配类电动工具

●电动螺丝刀(电批、电动扳手) 高精度+/-5% 离合控扭型、电子控扭型

小体积大扭力

高精度电子控扭

轻便、易用

丰富、灵活控制

液晶显示、设置

作业完成输出信号

出错报警

耐用、可靠

丰富的扩展功能

容易组装成拧紧机

类型	扭矩 Nm	转速 RPM	拧紧能力	扭矩控制方式	应用范围
手持用电批	0.05-3.8	100-1000	M5	拧紧到达预设扭矩（在工具上设置），离合断开扭矩输出，并反馈信号到电源控制器断电；DC直流电。	是电子、电脑、电信、电器、家电、办公设备工业的标准螺钉装配工具，在电子行业的热销产品。
手持用电批	0.07-25	100-600	M10	拧紧到达预设扭矩（在控制器上设置），控制器直接断电(完全电子控扭,不需离合)；DC直流电。	大扭矩25Nm输出是市场上同类产品的6倍；适合高频率生产装配。
控制器	-	-	-	可选功能：输出扭矩到达信号,按扭触发信号,远程启动或反转,拧紧循环检查功能。

- 个别行业,如电子行业用户称呼的扭力单位"公斤"kgf.cm,转换成Nm的公式 1kgf.cm=0.098Nm

一般特征：
◎定扭矩，全自动断电；
◎扭矩精度：在标称扭矩范围可以达到或高于+/-5%；
◎扭矩范围：0.05-950Nm，可以满足大部分的机电、电子装配、汽车零部件、汽车等拧紧装配需要；
◎特色特征：软启动，可以设置0-2秒内的启动加速度大小，紧固过程更平稳，有利于保护比较精密的工件、螺纹和螺钉；可以设置拧紧的转速，从60%到最大；
◎旋转方向：全部可以正、反向旋转/定扭；
◎手柄及机身型式：人机工程设计，满足操作者最大舒适度；直柄或枪柄；很轻，0.5公斤左右；振动非常小；
◎工具启动：按扭或下压启动，或远程启动（自动化用途）；
◎震动、噪音：非常低，只有55dB(A)，完全符合CE(欧盟)和ISO标准。

应用行业：
电子：电路板、电脑及零部件、电信、液晶、数码相机、CD机、MD机、DVD机、手机、电视游戏机、硬盘、电子琴、手提电脑等；
家用电器：电视、空调、洗衣机、电冰箱、微波炉、风扇、相机、玩具、照明灯具、吸尘器等；
办公设备：传真机、打印机、复印机、电话机、扫描仪等；
汽车零部件：车灯、倒后镜、内饰件、汽车音响、汽车座椅、导航仪等；
其它轻工机电产品：精密仪器、手表、医疗器械、空压机、电器、机器装配、设备维修、汽车、航空、零部生产、工具装配等等。

---- ---- ---- ---- ---- ---- ----

电动螺丝刀 F系列 - 定扭矩，全自动断电离合控扭，高精度0.05-3.8Nm，防静电，直柄、枪柄、弯头

-- 电子行业的标准装配工具，电子行业的热销产品!

◎ 优点：高精度；软启动,不伤螺丝和工件；无级调节转速；轻便易用；拧紧循环检查功能(可选功能)。
◎ 扭矩范围：0.05-3.8Nm；扭矩重复精度：+/-5%；
◎ 在电批上调节扭力/并锁定，带指示性刻度，到达设定扭力，自动断开离合并断电；
◎ 可调软启动功能，减少启动对工件及螺钉的冲击；可调转速（60%-100%）；
◎ 全部型号防静电外壳(符合Ericsson爱立信认证，SP method 2472)；人机工程设计，小巧，轻型；
◎ 直柄或枪柄，下压或按扭启动；
◎ 头部可以连接弯头输出或万向轴输出(可选)。

ELECTRIC SCREWDRIVERS - F
精密电动螺丝刀 - F系列

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Housing 外壳型式	Start Control 启动方式	Weight 重量	LxDia. 长度x直径	Voltage 电压 DC	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米			Kg	Ømm	V	--
	9101001	650	M2.5	0.05-0.3	直柄	按扭	0.45	220x33		55
	9101019	650	M2.5	0.05-0.3	弯头	按扭	0.65	300x33		55
	9101002	1000	M2.5	0.05-0.8	直柄	按扭	0.48	220x33		55
	9101020	1000	M2.5	0.05-0.8	弯头	按扭	0.68	300x33		55
	9101003	1000	M3	0.2-1.2	直柄	按扭	0.48	220x33		55
	9101021	1000	M3		弯头	按扭	0.68	300x33		55
	9101004	1000	M3		直柄	下压	0.48	220x33		55
	9101005	1000	M3		枪柄	按扭	0.55	200x150x34		55
	9101006	1000	M3		枪柄,顶接线	按扭	0.55	200x150x34		55
	9101007	650	M4	0.3-1.8	直柄	按扭	0.48	220x33		55
	9101022	650	M4		弯头	按扭	0.68	300x33		55
	9101008	650	M4		直柄	下压	0.48	220x33		55
	9101009	650	M4		枪柄	按扭	0.55	200x150x34		55
	9101010	650	M4		枪柄,顶接线	按扭	0.55	200x150x34		55
	9101011	1000	M5	0.7-3.2	直柄	按扭	0.65	225x39		55
	9101023	1000	M5		弯头	按扭	0.95	310x39		55
	9101012	1000	M5		直柄	下压	0.65	225x39		55
	9101013	1000	M5		枪柄	按扭	0.70	220x150x40		55
	9101014	1000	M5		枪柄,顶接线	按扭	0.70	220x150x40		55
	9101015	650	M5	0.9-3.8	直柄	按扭	0.65	225x39		55
	9101024	650	M5		弯头	按扭	0.95	310x39		55
	9101016	650	M5		直柄	下压	0.65	225x39		55
	9101017	650	M5		枪柄	按扭	0.70	220x150x40		55
	9101018	650	M5		枪柄,顶接线	按扭	0.70	220x150x40		55

Hexagonal coupling 内六角夹头1/4" 或 1/2"方头

电动螺丝刀 P系列 - 定扭矩，全自动断电，高精度电子控扭 0.4-25.0Nm，直流，防静电，直柄、枪柄、弯头

-- 大扭力，25Nm，6倍于其它供应商的扭矩，重量只有0.5kg或0.98kg!

◎ P电子扭矩控制系统，通过控制器上的液晶界面和按扭设置扭矩，到达设定扭矩，自动断电停转，并输出信号；

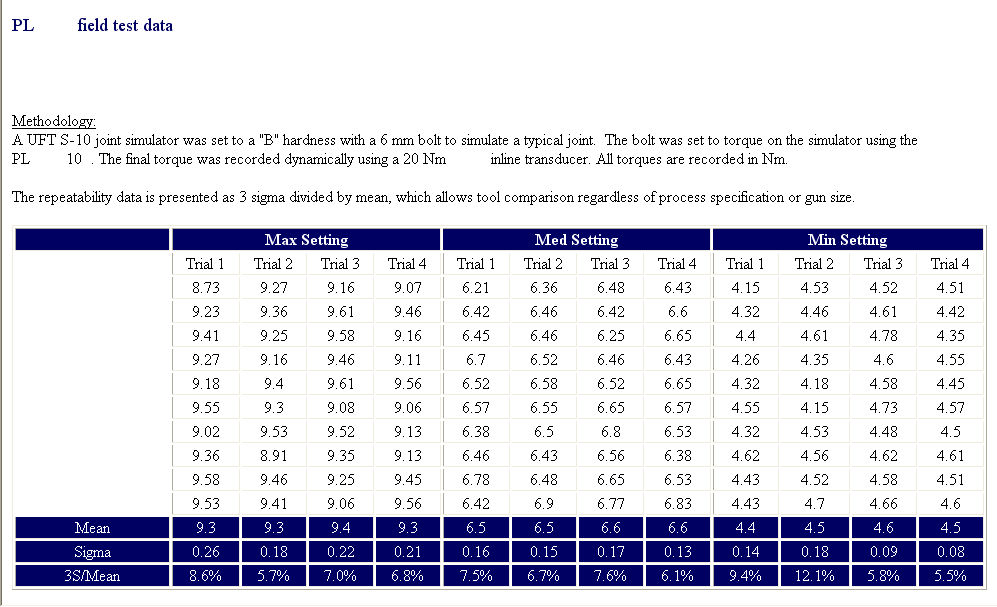

◎ 扭矩精度：+/-5%，参考:扭矩精度测试报告；软连接、硬连接设置，进一步提高拧紧精度；
◎ 可调转速(60%-100%)，可调启动加速度，及其它丰富的控制、信号、报警功能；
◎ 创新的大扭力电机，由高强度合金钢制造的减速机，使拧紧轴紧凑、耐用、可靠；
◎ 人机工程设计，小型、轻型、易用，只有0.5kg或0.98kg；直柄或枪柄，电源线从底部或上部连接；
◎ 工具头部可以连接90度弯头输出，也可以连接万向轴输出(可选)；
◎ 防静电设计；
◎ 电源：AC220V，标准控制器外形尺寸：190x190x100mm；
◎ 丰富功能的控制器，液晶界面,按键输入,非常方便、灵活、可靠地对拧紧过程进行控制，完善的I/O信号端口：

参数设置:
- 拧紧扭矩和转速,电子控制输出扭力。
- 启动加速度,避免硬冲击。
- 软连接、硬连接方式，提高输出扭矩精度。
- 拧紧过程时间设置。
- 到达最终扭矩后反转及时间。(标准产品反转不控制扭力)
输入端口:
- 控制正转启动(控扭)，或反转启动。
- 控制作业过程中暂停。
输出端口:
- 每次拧紧作业完成输出信号。
- 启动开关已经触发输出信号。
- 出错报警，控制器内部还固定设置了其它出错报警策略。
- 每次拧紧作业情况:OK--输出扭矩到达信号,和峰鸣0.5s；NOK--输出作业出错信号,和峰鸣3s。

高级功能:(可选功能)
- 一个控制器控制多把拧紧工具。
- 多个控制器控制一把拧紧工具，可获得不同的扭力/转速/转向，实现更复杂的拧紧装配过程。
- 带8套拧紧程序的控制器，配合扭力选择器使用，加一把工具可以快速完成对不同规格的螺丝的拧紧装配，适合一个装配工人拧紧不同的紧固件，适合总装装配作业。
- 拧紧循环检查功能。

ELECTRIC SCREWDRIVERS P
精密电动螺丝刀 - P系列

.	Code 编号	No-load speed 空载转速	Screw tightening 拧紧能力	Torque 扭矩	Housing 外壳型式	Start Control 启动方式	Weight 重量	LxDia. 长度x直径	Voltage 电压 DC	dB (A)
--	--	rpm 转/分钟	Metal 金属	Nm 牛米			Kg	Ømm	V	--
	9201001	600	M6	2.0-7.0	枪柄	按扭	0.5	160x130xØ45		55
	9201002	600	M6	2.0-7.0	直柄	按扭	0.5	180xØ40		55
	9201009	360	M6	3.3-11	弯头	按扭	0.98	260x55.5xØ40		55
	9201003	600	M6	2.0-10.0 (或0.4-4.0)	枪柄	按扭	0.5	160x130xØ45		55
	9201004	600	M6		枪柄,顶接线	按扭	0.5	160x130xØ45		55
	9201005	600	M6		直柄	按扭	0.5	180xØ40		55
	9201010	360	M8	3.3-16	弯头	按扭	0.98	260x55.5xØ40		55
	9201006	320	M8	2.0-15.0 (或0.6-6.5)	枪柄	按扭	0.5	160x130xØ45		55
	9201007	320	M8		枪柄,顶接线	按扭	0.5	160x130xØ45		55
	9201008	320	M8		直柄	按扭	0.5	180xØ40		55
	9201011	192	M8	3.3-24.5	弯头	按扭	0.98	260x55.5xØ40		55
	9201013	120	M10	9-42	直柄	按扭	0.9	382xØ42		55
	9201014	90	M10	13-58	直柄	按扭	0.9	382xØ42		55
	9201015	70	M12	16-72	直柄	按扭	0.9	382xØ42		55

- 1/4"内六角夹头输出.

控制器液晶界面

配件、功能模块

1) F控制器、P控制器

- F控制器：AC90-230V电源接口，电源开关，连接到电批的五针电源/信号线接口，电源/扭矩到达指示灯，软启动调整旋扭(0-2秒的加速度)，转速调整旋扭(60%-100%)，用于所有F电批。

- P控制器：AC90-230V电源接口，电源开关，连接到电批的五针电源/信号线接口，带液晶显示界面，扭矩设置，可设置软硬连接方式，转速调整旋扭(60%-100%)，带外部控制(如PLC等)接线I/O端口，用于P电批。

- 带增强功能的其他多款控制器：除包含标准型号的功能外，可选功能还有：正转启动和反转启动信号输入接口；反转控制扭力的控制器；扭矩到达、按扭触发信号输出接口；带远程多扭力(外部电位器，或输入模拟电压信号，可连接到PLC模拟量输出)选择功能的控制器；拧紧循环检查功能；可设置8套拧紧程序(每套程序可以设置扭力、转速等所有参数)的高级型P控制器；可连接到多把工具的多输出口控制器；带RS232串行端口的控制器，可连接打印机，或PC，输出每次拧紧的报告。

3) 扭矩测量分析系统
采用最新测控技术的扭矩分析仪。将扭矩传感器检测出来的电信号转换成扭矩值，分析、检测工具或螺纹连接质量。性能优秀：信号处理由数字化技术完成，所测扭矩值准确、稳定，重复性好，线性度优良。功能丰富：采集、显示、存储、输出、分析扭矩数据。

4) 拧紧循环检查功能模块
带PLC的增强型控制器(可选，见右下角图)，液晶界面，可以监察整个装配过程并显示统计报告：设置每个循环需要拧紧的螺丝数量、整个作业过程需要拧紧的螺丝数量,自动记录实际拧紧合格的数量，和无效拧紧数量；设置每单次最少、最多拧紧限时，以鉴别排除假紧固；及时发出报警信号(响声、显示和外接报警灯)，以便操作人员排除错误；每个拧紧循环完成，在液晶界面显示检查、统计报告。此功能模块，可以满足对拧紧过程记录、统计的要求，防止假紧固、漏装配等问题出现。

5) 90度弯头，或万向轴，使在任何狭小的空间也可以轻松装配螺丝。

6) 吸螺钉的真空吸嘴、可调的螺丝夹爪。

7) 分别用于手持工具、自动锁紧机器的自动送钉机。

8) 辅助臂、平衡器。

多功能型辅助摇臂

拉力平衡器
(最大拉长1600/2000/2500/3000四大系列，吊重0.4-160kg，可调平衡力，1600系列说明书)
