首页 > 自动化 > G系列

系列:G 高速精密数控,实时显示存储拧紧过程数据,检验报告每次拧紧是否合格 如何控制拧紧质量?

采集显示真正扭力值,并非假扭力值(电机电流计算值,因受温升、齿轮箱影响而不准确),所以能真正判断OK/NOK。

主要特征:
先进电机驱动
拧紧过程高速数控
实时显示输出数据
丰富的控制功能
精密强壮传动机构
紧凑轻便枪型

高级拧紧装配解决方案,拧紧过程由控制器软件高速控制,具有强大的编程功能,对拧紧过程进行精细的控制,含18种方法和256组拧紧参数;控制软件的编写基于我们在拧紧装配领域长期积累的实践经验,并参考了国际先进技术,因此,产品具有很好的实用性、通用性、针对性和前瞻性;
◆ 拧紧过程高速数字控制,高精度、长使用寿命、几乎免维护;
◆ 高速实时检测和高精度
控制拧紧扭力值;正反方向都可以控制扭力;
◆ 可以进行精密的转角控制,也实时检测转速、控制软启动、控制转角
筛选滑牙、假锁等错误;
◆ 控制器界面实时显示
拧紧过程的主要数据:扭力值、转角值、过程时间、是否合格等;由触摸屏幕显示、设置;
◆ 带RS232C通讯口和以太网
口RJ45,实时输出拧紧过程数据,由拧紧数据采集软件采集、存储,数据储存量几乎没有限制;
◆ 丰富的输入输出控制信号:启动、停止、正反转、拧紧完成、是否合格、出错报警、程序选择、多轴同步控制等;
◆ 传动零部件选用优质合金钢材料,拧紧轴紧凑、耐用、可靠;
◆ 通讯方式、数据传输、屏蔽、布
线等方面采取了有效的措施,确保系统高速、可靠工作;
系统设置了适当的电气保护和出错报警机制;
组成零部件达到工业级别;
◆ 每套含:电枪、控制器、配套电缆


应用:

手持使用,或配合辅助操作摇臂、机械手、机器人使用,精密控制拧紧扭力,拧紧装配各类螺钉、螺母、螺栓,适合大部分工业装配使用:汽车及零部件装配、电子产品装配、压缩机、发动机、家电、仪表、各种零部件、交通工具及零部件、航空、阀门等。


提示:

拧紧扭力值标准DIN (PDF格式,来自OBER/PAOLI产品资料,仅供参考)

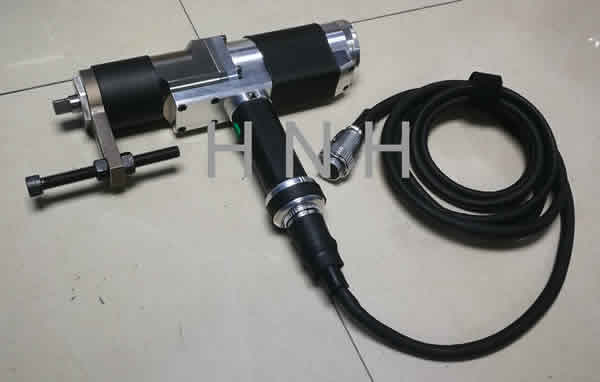

Electric nutrunners G
G系列


.
Code
编号
Speed Range
转速
Torque Range
扭矩
Diameter
有效外径
Fixing
安装形式
Chuck or Square
输出轴
Weight
重量
Controller
控制器
--
--
rpm
转/分钟
Nm
牛米
mm     kg --
--
--
- 0-2350 -- 反力臂或法兰 1/4",1/2",1" -- --
说明:
- 配套标准3米电缆,可选5米、10米。


CONTROLLERS FOR G: GC
用于G系列的控制器:GC

控制器


.
Code
编号
For Driving Motors
适用
Voltage
电源电压
Power
功耗
HMI
人机界面
Settings
参数组
I/O
开关信号
端口
串口
RS232C
以太网口
RJ45
Logging
是否采集
输出数据
Dimension Weight
重量
Others
其它
--
--
  AC...V/...Hz VA   组数         mm kg --
--
--
G系列 220/50 单相 -- 触摸屏 256 选配 -- -- --


说明:

- 适合直接使用,或者简单进一步开发集成。
- IO口采用工业级光电隔离,具有极高可靠性和抗干扰能力。
- 整体金属壳封闭,进一步抗干扰。
- 所有组成零部件达到工业级别。
- IO口功能:启动、停止、作业完成、是否合格、出错报警、程序选择、多轴同步控制、输出控制、输入控制等。
- 串口跟拧紧数据采集追溯软件SNIP(另购)通讯,存储大量作业数据。
- 串口可以通讯实现IO口的所有功能。
- 界面颜色强烈显示报告OK/NOK状态:OK-绿色,NOK-红色。
- 界面实时显示拧紧过程扭力值、转角值、过程时间、是否合格和其它数据,扭力棒实时直观显示拧紧程度。
- 具有很高的功能扩展能力,若需要更多功能,请咨询。




拧紧装配数据采集、显示、输出、存储

SNOS1.04 拧紧系统标准界面,实时显示拧紧过程扭力值、转角值,扭力棒实时直观显示拧紧程度

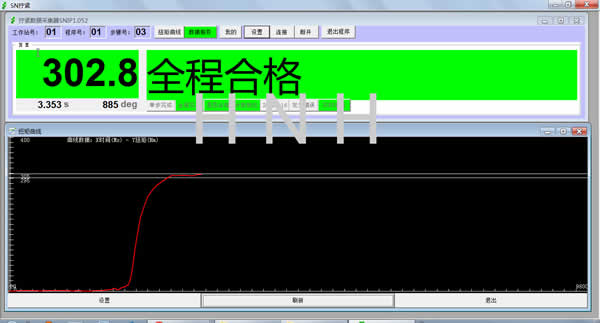

SNIP1.04 拧紧数据采集追溯软件,将大量作业数据存储为excel可读的格式及数据库格式,并向远程发送


SNIP1.05


SNPDS


如何使用SN工具控制拧紧质量?



高拧紧质量 = 拧紧过程精细控制 + 全程同步自动检测和记录



生产过程需要严格控制和检验。
